噪声是声污染，声污染会影响环境质量和人体感受，甚至会严重危害人的听觉系统，导致疾病，而且会造成自然界中动物与植物的损害。作为对噪声源的屏蔽或人体的防护，无纺布是轻质、高效的轻结构声防护和隔绝材料。已有研究表明，纤维材料的堆砌形式，孔隙及分形维数和纤维本身的尺度，对其隔声吸音性能有着明显的影响，即纤维的形态及结构参数与材料的隔声性存在关系，本文以熔喷无纺布的几个结构参数为主要研究对象，讨论其对无纺布隔声量的主要影响，根据隔声原理对试样进行测试，并对结果进行分析。
1实验部分
1．1试样与结构参数


       样品的厚度t(mm)、平方米重w(g／m2)及熔喷无纺布的纤维平均直径测试仪器分别为YGl41厚度仪、FA2004A电子天平、N120全自动纤维细度检测仪。
        本实验为了测试样品8～10的隔声效果，使用平板硫化机将样品5～7在加压的条件下得到样品8～1 O，加压方式对试样内纤维问联接点的影响最小。若采用加热条件，对材料表面性质及材料内部的联接产生较大影响，从而影响隔音效果。
1．2隔声量测量
    隔声测试采用北京声望声电技术有限公司自主研发的SW系列阻抗管吸士／隔声测试系统。
2结果与分析
2．1纤维细度的影响

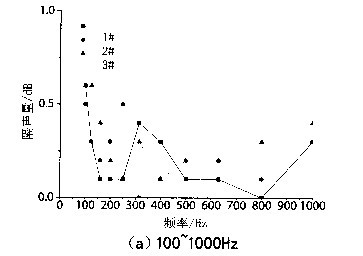

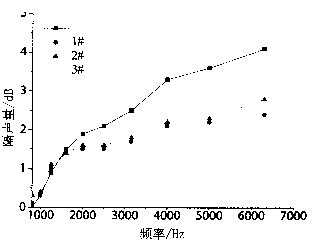

    对样品1～3进行纤维细度与隔声性能关系的研究，其结果如图l所示。
    由图1可以看出，厚度和密度近似的情况下，3种试样在全频波段内的隔声性能变化趋势大体相同在高频率下，试样的隔声性能随着频率的增加而增大，纤维越细小，隔声效果越好。但是从隔声量的大小可以看出，在厚度和密度较小
    本实验试样以聚丙烯母粒为原料，采用东华大学聚合物纺丝成网实验设备制备而成。

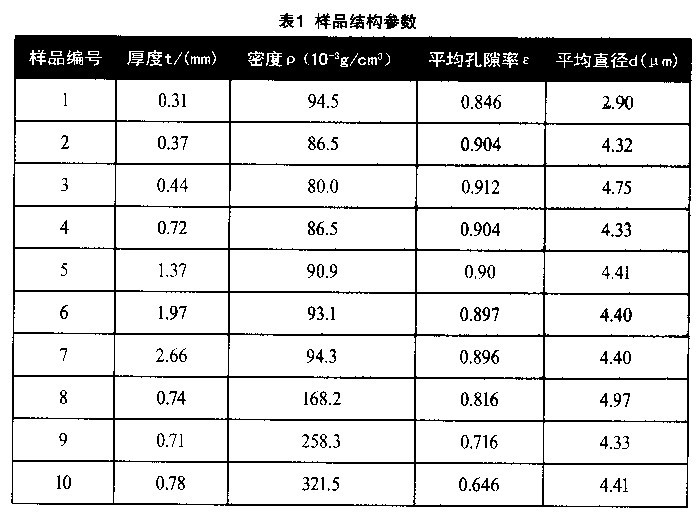

    通过调节和设置工艺参数，对熔喷所成纤维网的纤维直径d(IJL m)、密度p(g／cm3)和纤维网厚度t(mm)、平均孔隙率￡掀化，得到10种测试样品的四个参数值，见表1，隔声性能总体低于5dB，因此纤维细度对隔声性能的影响并不大。

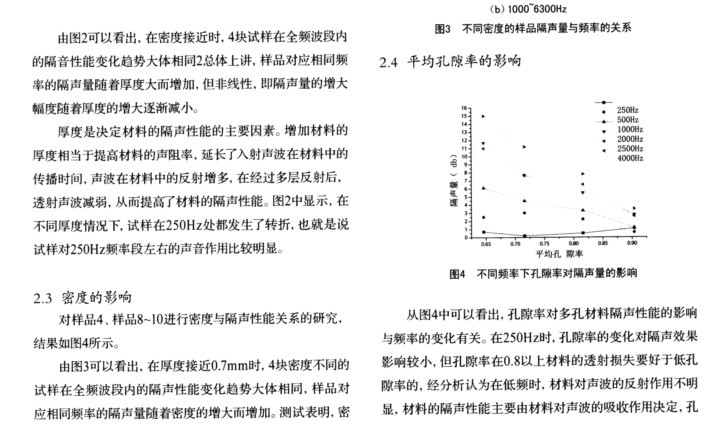

隙率高的材料对低频声波的吸收作用较好；当频率较高时，透射损失的大小随着孔隙率的变化发生明显的变化。另外在1 OOO～4000Hz孔隙率相差较大时，透射损失随着孔隙率的减小而增大。这是因为多孔材料在中高频时具有较好的吸声效果，同时随着孔隙率的减小，材料对高频声波的反射量加大。

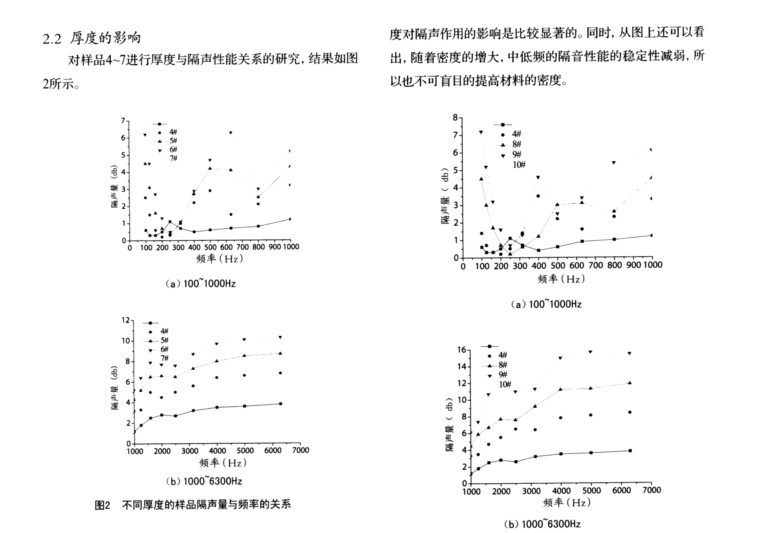

3结论
    由纤维直径、样品厚度、密度和平均孔隙率四个结构参数对入射声波谱的分析，表明：
    (1)无纺布的纤维越细，隔声效果越好。虽在低频段(1 O O～1 0 O O H z)效果不明显，但在高频段(1000～6300Hz)，纤维细的隔声效果增强。
    (2)厚度对无纺布的隔声性能影响明显，因此在该纤维直径尺度下。当密度接近时，隔声量主要是物质质量的原则，即相同频率的隔声量随着厚度的增大而增加，但非线性，即隔声量的增大幅度随着厚度的增大逐渐减小。
    (3)密度对隔音作用的影响是比较显著的。厚度近似时，密度增加，隔音效果也得到提高，但是中低频段(1 OO～2500Hz)的隔声性能稳定性减弱，显然也遵循物质质量原理。
    (4)孔隙率对无纺布隔声性能的影响与频率变化行关。虽在低频段，孔隙率的变化对隔声效果的影响较小，随着频率的增大，透射损失随着孔隙率的减小而增大
